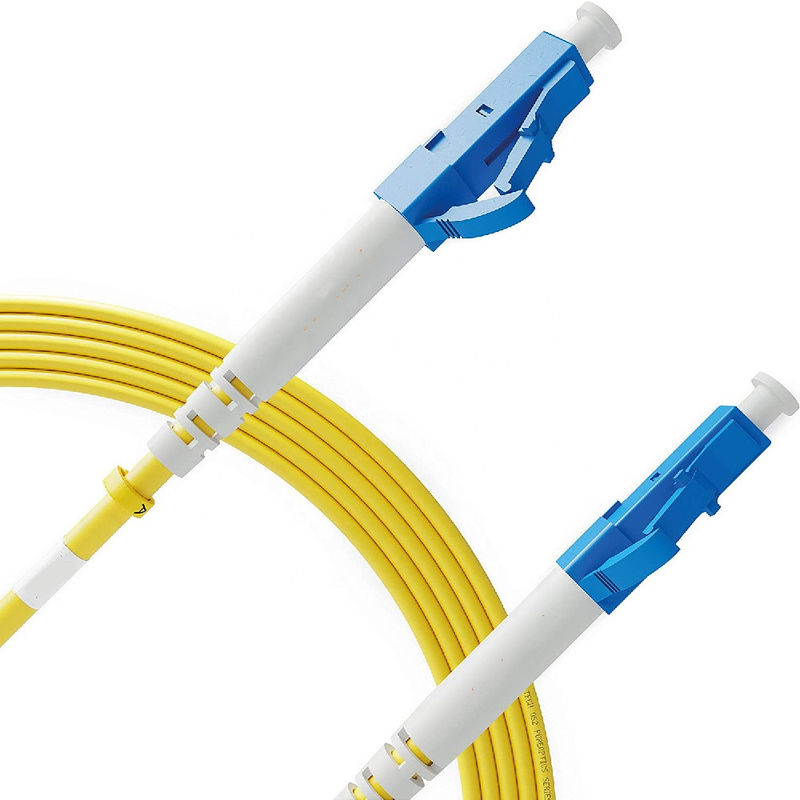

Deskripsi Kabel Patch Serat Optik
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1M atau Permintaan Pelanggan
|
|
|
|
|
|
|
Akronim SC, LC, FC dan ST mengacu pada jenis konektor optik yang paling umum dalam aplikasi FTTH dan jaringan data.Adapun istilah PC/UPC/APC, mengacu pada jenis pemolesan yang diterapkan pada terminal optik (ferrule) yang memungkinkan pulsa cahaya laser untuk melintasi dua serat optik.
Kemudian, misalnya, kuncir FTTH tipikal dengan konektor SC/APC mengacu pada konektor SC dengan pemolesan APC.
Sebelum Anda mulai: Praktik yang baik adalah menjaga kebersihan ujung ferrules untuk mengoptimalkan tautan optik.Jika konektor menjadi kotor, pembersih konektor optik harus digunakan untuk menghilangkan debu dan noda.
Diagram konektor serat optik tipe SC typical
Detail konektor optik SC (Konektor Subskriptor atau Konektor Persegi)
* “SC” adalah singkatan dari... Suscriptor Connector atau Square Connector
* Sejarah singkat: Dikembangkan oleh Nippon Telegraph and Telephone, telah menjadi yang paling populer karena penurunan biaya produksi.
* Fitur: Pemasangan push-and-pull yang cepat.Ini kompak, memungkinkan kepadatan konektor yang besar per instrumen.Ini digunakan di FTTH, telepon, CATV, dll.
* Fitur optik: Untuk serat mode tunggal dan multimode.Kehilangan 0,25 dB.
Detail konektor optik LC (Konektor Lucent atau Konektor Kecil)
* “LC” adalah singkatan dari... Lucent Connector atau Little Connector.
* Sejarah singkat: Dikembangkan oleh Lucent Technologies dan dirilis pada tahun 1997.
* Fitur: Pemasangan push-and-pull (mengingatkan RJ45).Lebih aman dan lebih ringkas daripada tipe SC, memungkinkan kepadatan konektor yang lebih besar di rak, panel, dan FTTH.
* Fitur optik: Untuk serat monomode dan multimode.Kehilangan sebesar 0,10 dB.
Detail konektor optik FC (Konektor Ferrule)
* "FC" adalah singkatan dari Ferrule Connector.
* Sejarah singkat: Ini adalah konektor optik pertama yang menggunakan ferrule keramik, yang dikembangkan oleh Nippon Telephone and Telegraph.Penggunaannya menjadi kurang umum dalam mendukung konektor SC dan LC.
* Fitur: Pemasangan konektor yang disekrup tahan getaran;oleh karena itu digunakan dalam aplikasi di bawah gerakan.Ini juga digunakan dalam instrumen presisi (seperti OTDR) dan sangat populer di CATV.
* Fitur optik: Untuk serat mode tunggal.Kerugian penyisipannya mencapai 0,3 dB.
Pemolesan ferrule serat optik: PC, UPC, dan APC
* PC: Kontak Fisik.Ferrule miring dan selesai di permukaan polos.Ini menghindari ruang kosong antara ferrule konektor yang digabungkan, dan mencapai kerugian penyisipan antara -30 dB dan -40 dB.Penggunaannya semakin jatuh.
* UPC: Kontak Ultra Fisik.Mereka mirip dengan konektor PC, memungkinkan penurunan kerugian pengembalian hingga margin antara -40 dan -55 dB berkat kurva bevel yang lebih tajam.Tren saat ini menggunakannya di jalur mati untuk memungkinkan operator melakukan tes jaringan misalnya dengan menggunakan OTDR.
* APC: Kontak Fisik Miring.Ferrule berakhir di permukaan datar bersudut 8 derajat menjadikannya konektor yang mencapai tautan optik terbaik karena mengurangi kerugian pengembalian hingga -60 dB sehingga memungkinkan peningkatan jumlah pengguna dalam serat mode tunggal.Untuk alasan ini, dikombinasikan dengan biaya produksi yang terus menurun, APC telah menjadi jenis pemoles yang paling banyak digunakan.
Pengepakan & Pengiriman
Aplikasi
Tentang kami
Guangzhou Jingchang Wire & Cable Co, LTD adalah produsen kabel terkemuka di guangzhou China, perusahaan menyatukan sekelompok senior domestik dan asing.
Jinchang memiliki 15 tahun sejarah.Saat ini, kami memiliki 1 pabrik di Cina.Total area adalah 12000 meter persegi, 10 jalur produksi.Pabrik mempekerjakan 200 orang untuk menghasilkan produk jaringan.
FAQ
Q1: Apakah Anda seorang rekan perdagangan?mpany ataumpabrikan?
Kami adalah seorang profesionalmprodusen yang memproduksi commkabel unikasi, seperti UTP/FTP/SFTP cat5, cat5e, cat6, cat7, kabel patch, kabel koaksial, kabel listrik, dll.Ketika Anda memiliki perjalanan di Cina, jangan ragu untuk menghubungi kami untuk menjemput Anda di bandara dan selamat datangme untuk mengunjungi pabrik kami.
Q2: Mengapa memilih kami? Apa keuntungan Anda?
Pabrik kami didirikan pada tahun 2011, terletak di distrik Baiyun Kota Dongguan.Memproduksi berbagai kabel untukmolebih dari 9 tahun pengalaman. Anda bisa mendapatkan produk yang terjamin kualitasnya dan pengalaman membeli yang luar biasa darimkita!
Produk berkualitas: Bahan mentah berkualitas tinggimbahan
Bersamamharga petitif: harga pabrik
OEMlayanan: Tawarkan dan sambutmdan OEMmelayani
Layanan bijaksana: Respon cepat dalam 24 jam
Pengiriman cepat ganme: Rencana produksi dan tanggal pengiriman yang ketat.
